Odlučovač ropnej hmly

Aplikácia olejovej nádrže na olejovú hmlu v olejovej nádrži z hydraulickej mazacej olejovej stanice

Pozadie

Lubricating oil stations are widely used in the lubrication of largerotary machinery equipment, such as compressor, gas turbine, etc.When the lubricating oil passes through the main gear or bearing of the main engine, a large amount of oil mist will be generated and will

Dôsledky priamych emisií:

• Priemer častíc olejovej hmly je veľmi malý (viac ako 90% je menšie ako 1 um). Po prepustení do vzduchu sa zmieša a kondenzuje s tuhými časticami vo vzduchu a potom vytvorí znečisťujúce látky ovzdušia so silnou adhéziou,

• Priamy výtok veľkého množstva ropnej hmly zvyšuje stratu mazacieho oleja a spôsobuje závažný hospodársky odpad. Napríklad plynovú turbínu 35 MW musí pridať 2000 kg 46# mazalého oleja každý rok predtým, ako sa do paliva pridá odlučovač ropnej hmly

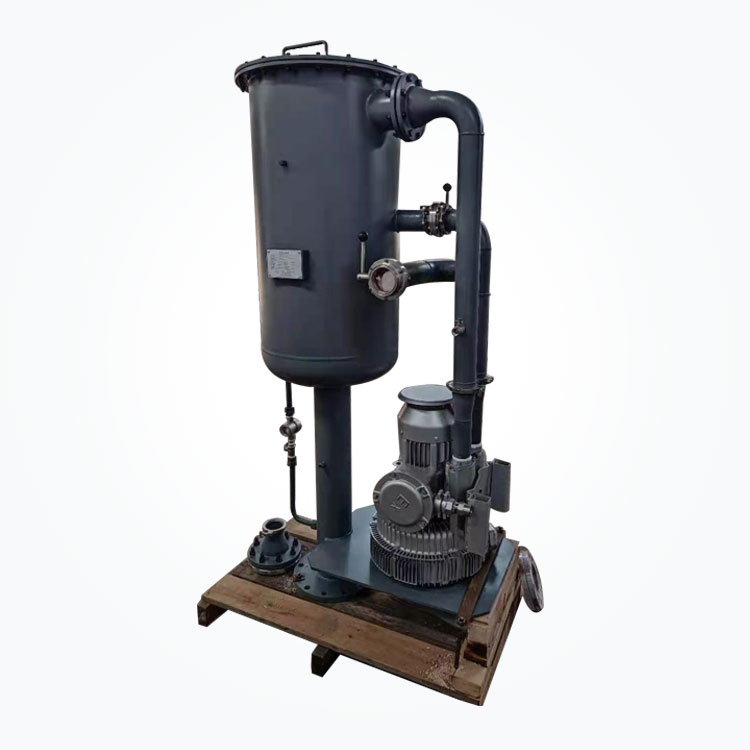

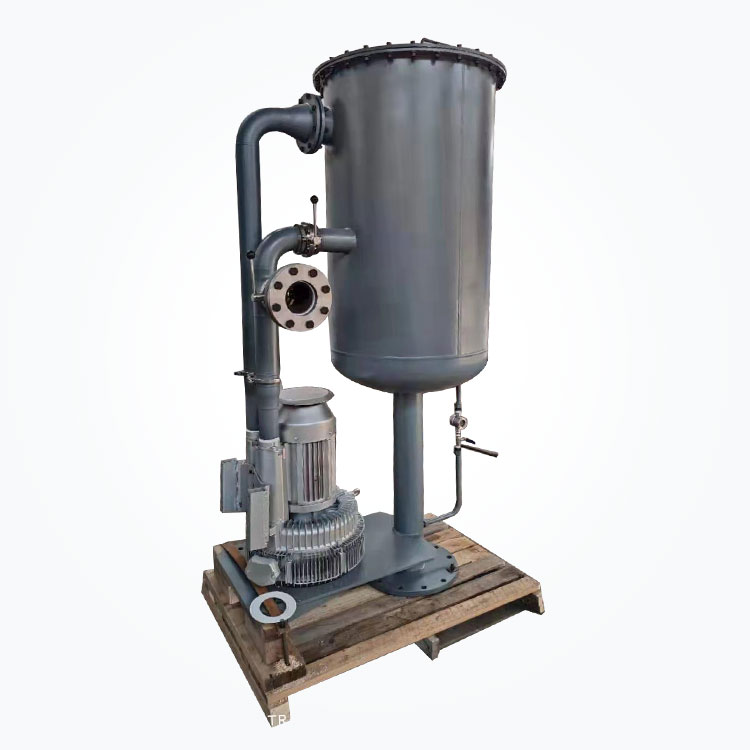

Pracovný princíp odlučovača ropnej hmly

Vzduch v odlučovači olejovej hmly je spojený s vzduchom ventilátora odolného voči výbuchu a olejová hmla sa z ropnej nádrže extrahuje čerpacou silou ventilátora.

Schéma princípu oddelenia ropnej hmly

• 1. Predpisom tlaku

• 2. Tlakový rozchod po filtrácii

• 3. Filtrujte kazet

• 4. Butterfly ventil

• 5. Obtokový ventil

• 6. ventilátor

• 7. Spiatočný ventil oleja

Výhody produktu

• Časť prvku filtra je vyrobená z nehrdzavejúcej ocele 304, ktorá je odolná voči korózii a nespôsobí tuhé nečistoty, ako napríklad hrdza, aby znečistila olej po dlhodobom používaní.

• Naša spoločnosť má pokročilú skúšobnú lavicu na separáciu ropnej hmly, ktorá prijíma nemecký spektrometer veľkosti častíc Palas a systém detekcie filtra v USA TSI 3150 a dokáže zistiť presnosť od 0,01um do 40UM.

• Tok oddeľovača je možné upraviť podľa skutočných pracovných podmienok používateľov;

• Je vybavený obtokovým ventilom, aby sa zabránilo vplyvu nadmerného odporu filtračného prvku na návrat oleja z ropnej nádrže;

• Každý proti prúdu a po prúde je vybavený tlakomerom, ktorý je nielen vhodný na pochopenie záporného tlaku vo vnútri olejovej nádrže, ale môže tiež monitorovať tlakový rozdiel filtračného prvku v reálnom čase.





Štrukturálne charakteristiky prvku filtra

Filtračný prvok prijíma kompozitnú štruktúru koalescencie plynu-kvapalina.

Parametre výkonu prvku filtra

• Vysoká účinnosť odstraňovania kvapaliny a stabilný koalescenčný výkon;

• Dizajn priemeru pórov sa postupne zvyšuje zvnútra do vonkajšej strany môže minimalizovať pokles tlaku;

• Primeraná kolokácia filtračných vlákien na zhodnú vrstvu výrazne zlepšuje obeh;

• Dizajn vnútorného a vonkajšieho dvojvrstvového kovového podporného rámca má vysokú pevnosť a je vhodný na dlhodobú prevádzku.





Princíp výberu prvkov filtra

Ak je separácia plynu-kvapalina, účinnosť filtra závisí hlavne od koalescencie filtračného prvku.

Štruktúra vysoko výkonného prvku filtra by mala mať nasledujúce vlastnosti:

• Má vysokú pevnosť, žiadne znečistenie, žiadne vyhodenie a žiadna chemická reakcia;

• Vnútorná a vonkajšia podporná sieť by mala mať dostatočnú silu, žiadne znečistenie, žiadne Burr a žiadnu chemickú reakciu;

• Vnútorný a vonkajší vložkový papier by mal mať vysokú priechodovú kapacitu, vysokú pevnosť v ťahu a používať materiály s dlhými vláknami, bez vylučovania a bez chemickej reakcie;

• Vysoko výkonný filtračný materiál je inertná vláknina a vysokonapäťová živica, s rovnomernou veľkosťou pórov, vysokou rýchlosťou otvárania na jednotku plochy a primeranou hrúbkou;

• Prijmite pokročilé longitudinálne spojenie švov a na mieste väzby nedochádza k úniku;

• Tesnenie by sa malo primerane zvoliť, aby sa zabezpečilo, že pri pripojení nedôjde k obtoku.

Vplyv štruktúry veľkosti pórov filtračného materiálu na kapacitu znečisťujúcich látok

Postupný materiál filtra veľkosti pórov má vysokú kapacitu kontaminantu

Jednotný filtračný materiál clony má malú kapacitu kontaminantu

Princíp prvku filtra

Aby sa optimalizoval výkon prvku filtra, je potrebné zvážiť prevádzku a konštrukčnú teplotu, prevádzku a konštrukčný tlak, počiatočný pokles tlaku, maximálny prípustný pokles tlaku, prevádzka a konštrukčný prietok, hustota a viskozita tekutiny

Účinnosť filtrácie a pokles tlaku filtračného prvku

Účinnosť odstraňovania častíc nad 0,3 ¼ je 99,97%a obsah oleja v výstupnom plyne je menší ako 2 ppm, čo je nižší ako obsah podobných cudzích filtračných prvkov.
